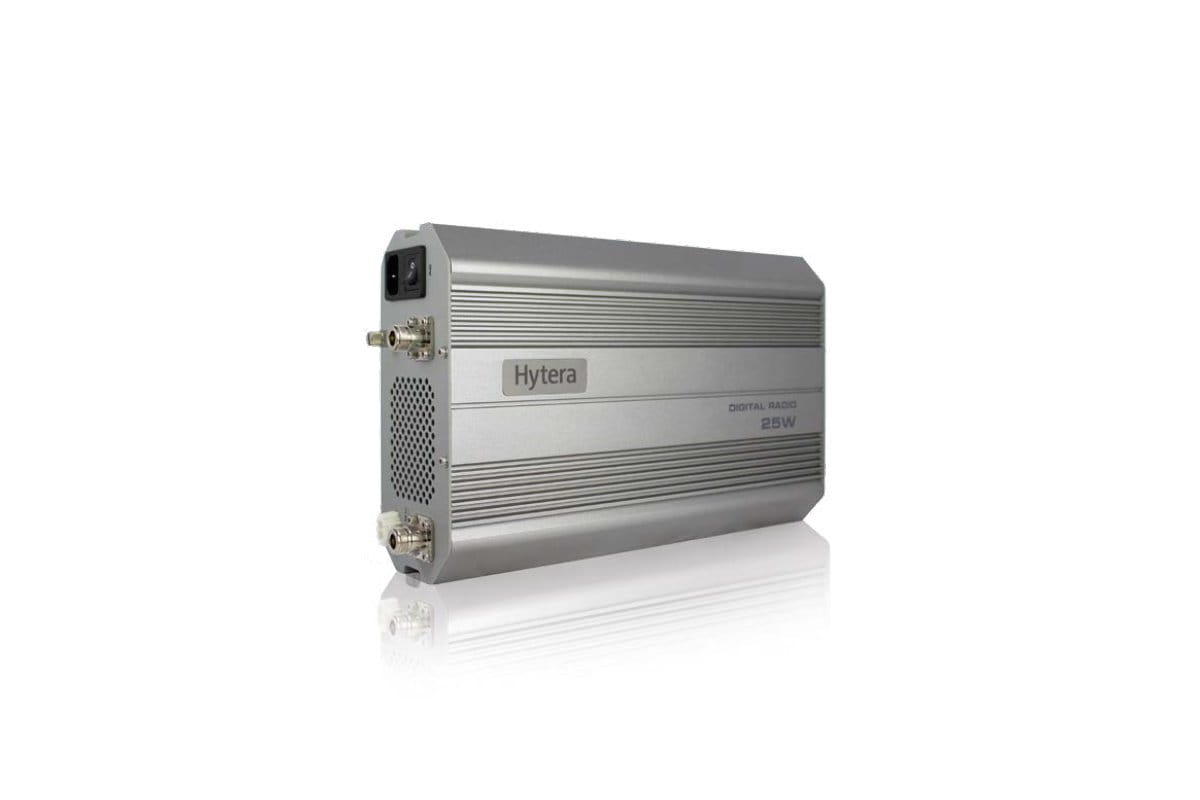

Przemiennik Hytera RD625
Producent:
Kod produktu:
D574-382A5
Opis
RD625 to cyfrowy repeater zaprojektowany specjalnie do zapewnienia niezawodnej łączności radiowej w budynkach i tunelach. RD625 został zaprojektowany zgodnie ze stan- dardem cyfrowej łączności radiowej Digital Mobile Radio (DMR) opracowanym przez ETSI i może być używany w trybie cyfrowym lub w analogowym
Główne cechy
Elastyczność sieci IP
Przemieniki DMR Hytera mogą być pomiędzy sobą połączone za pośrednictwem protokołu IP. Umożliwia to stworzenie rozległych sieci łączności. Przy użyciu funkcji roamingu, radiotelefony mogą korzystać w sieci radiowej z usługi transmisji mowy i danych niezależnie od obszarów zasięgu radiowego.
Połączenie z centralami abonenckimi VoIP
Repeater RD625 umożliwia powiązanie dostępnych sieci telefonicznych VoIP z siecią radiową DMR. Dzięki temu użytkownicy sieci radiowej DMR mogą prowadzićrozmowy półdupleksowe z użytkownikami sieci telefonicznej. Użytkownicy sieci telefonicznej mogą wykonywać połączenia indywidualne lub połączenia grupowe do sieci radiowej.
Praca w trybie analogowym i cyfrowym oraz automatyczne przełączanie
Przemiennik RD625 może pracować w trybie analogowym oraz w trybie cyfrowym i jest w pełni kompatybilny z obecnie stosowanymi systemami analogowymi.
Urządzenie w zależności od typu sygnału odbiornika może się automatycznie prze- łączać pomiędzy trybem cyfrowym, a analogowym, zapewniając łatwą migrację z trybu analogowego na cyfrowy.
Automatyczne przełączanie AC/DC
Zintegrowany w RD625 zasilacz sieciowy automatycznie wybiera pomiędzy zasilaniem prądem stałym, a prądem zmiennym. Po podłączeniu przemiennika do zasilania sieciowego oraz dodatkowo do niezależnego źródła napięcia stałego
(np. akumulator) zwiększa to bezpieczeństwo systemu. W przypadku awarii zasilania AC RD625 automatycznie przełącza się na drugie źródło zasilania nie przerywając pracy.
Ogólna specyfikacja:
| Informacje ogólne | ||||||
|---|---|---|---|---|---|---|
| Przewodowa Emisja zakłóceń | < -57 dBm | |||||
| Informacje ogólne | ||||||
| Zakres częstotliwości | VHF: 136 – 174 MHz UHF: 400 – 470 MHz |
|||||
| Obsługiwane tryby pracy | DMR Tier II (konwencjonalny DMR) według ETSI TS 102 361-1/2/3, analogowy | |||||
| Liczba kanałów | 16 | |||||
| Raster kanałowy | 12,5 / 20 / 25 kHz | |||||
| Napięcie robocze | 13,6 ± 15% VDC 90 V – 264 VAC |
|||||
| Maks. zużycie prądu (w trybie czuwania) | ≤ 0,5 A przy 13,6 VDC | |||||
| Maks. zużycie prądu (podczas transmisji) | ≤ 5,5 A przy 13,6 VDC | |||||
| Stabilność częstotliwości | ±0,5 ppm | |||||
| Impedancja anteny | 50 Ω | |||||
| Wymiary (wys. × szer. × gł.) | 210 x 348 x 108 mm | |||||
| Masa | 2870 g | |||||
| Nadajnik | ||||||
| Moc nadawcza | 1 – 25 W (programowana) | |||||
| Modulacja | 11 K0F3E przy 12,5 kHz 14 K0F3E przy 20 kHz 16 K0F3E przy 25 kHz |
|||||
| Cyfrowa modulacja 4FSK | 12,5 kHz (tylko dane): 7K60FXD 12,5 kHz (dane i mowa): 7K60FXW | |||||
| Sygnały zakłócające i zniekształcenia fali podstawowej | -36 dBm (< 1 GHz) -30 dBm (> 1 GHz) |
|||||
| Ograniczenie modulacji | ± 2,5 kHz przy 12,5 kHz ± 4,0 kHz przy 20 kHz ± 5,0 kHz przy 25 kHz |
|||||
| Odstęp od poziomu szumów własnych | 40 dB przy 12,5 kHz 43 dB przy 20 kHz 45 dB przy 25 kHz |
|||||
| Tłumienie kanału sąsiedniego | 60 dB przy 12,5 kHz 70 dB przy 20 / 25 kHz |
|||||
| Czułość audio | +1 dB do -3 dB | |||||
| Współczynnik zniekształceń audio | ≤ 3 % | |||||
| Typ Digital-Vocoder | AMBE +2™ | |||||
| Odbiornik | ||||||
| Czułość (analogowa) | 0,3 μV (12 dB SINAD) 0,22 μV (typowa) (12 dB SINAD) 0,4 μV (20 dB SINAD) |
|||||
| Czułość (cyfrowa) | 0,3 μV / BER 5% | |||||
| Tłumienie kanału sąsiedniego | 65 dB przy 12,5 kHz / | |||||
| TIA-603 | ||||||
| 75 dB przy 20 / 25 kHz | ||||||
| ETSI | 60 dB przy 12,5 kHz / | |||||
| 70 dB przy 20 / 25 kHz | ||||||
| Intermodulacja TIA-603 ETSI |
75 dB przy 12,5 / 20 / 25 kHz 70 dB przy 12,5 / 20 / 25 kHz |
|||||
| Tłumienie sygnałów zakłócających TIA-603 ETSI |
75 dB przy 12,5 / 20 / 25 kHz 70 dB przy 12,5 / 20 / 25 kHz |
|||||
| Stosunek sygnału do szumu (S/N) | 40 dB przy 12,5 kHz 43 dB przy 20 kHz 45 dB przy 25 kHz |
|||||
| Współczynnik zniekształceń audio | ≤ 3 % | |||||
| Czułość audio | +1 dB do -3 dB | |||||
| Warunki środowiskowe | ||||||
| Zakres temperatur roboczych | -30 °C do +60 °C | |||||
| Temperatura przechowywania | -40 °C do +85 °C | |||||
Wszystkie informacje techniczne zostały fabrycznie przetestowane zgodnie z odpowiednimi standardami. Z powodu stałego rozwoju produktu zastrzega się możliwość wprowadzania zmian.
